عایق رطوبتی یک ویژگی طراحی حیاتی برای کابل‌های فیبر نوری برای اطمینان از عملکرد قابل اعتماد در محیط‌هایی مانند شرایط مرطوب، تاسیسات زیرزمینی و تنظیمات زیر آب است. این شامل انتخاب دقیق مواد، طراحی ساختاری و بهینه سازی فرآیند است. در زیر توضیح دقیقی در مورد اقدامات ضد آب برای کابل های فیبر نوری ارائه شده است.

1. استفاده از مواد مسدود کننده آب

مواد مسدود کننده آب نقش اساسی در جلوگیری از نفوذ رطوبت دارند. انواع متداول عبارتند از:

(1). نوار ضد آب

• ویژگی ها: ساخته شده از مواد جاذب که بین پارچه های نبافته قرار گرفته اند، این نوارها در تماس با آب متورم می شوند و مانعی را تشکیل می دهند.

• عملکرد: به سرعت نقاط ورودی رطوبت را هنگامی که غلاف بیرونی آسیب دیده است، مسدود می کند.

• کاربردها: معمولا بین هسته کابل و غلاف بیرونی برای محافظت بیشتر قرار می گیرد.

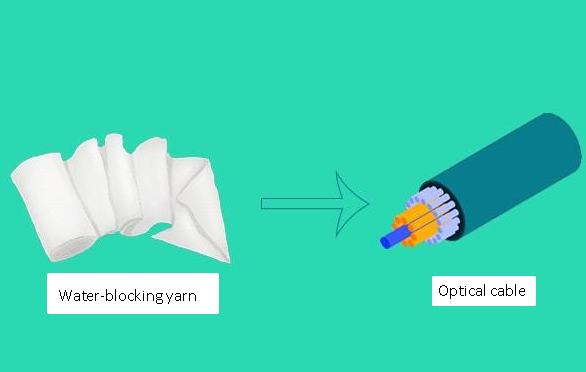

(2). نخ آب بند

• ویژگی ها: الیاف با استحکام بالا تعبیه شده با مواد جاذب که در صورت خیس شدن به یک مانع ژل مانند منبسط می شوند.

• عملکرد: به طور موثر از ورود آب جلوگیری می کند و در عین حال پایداری مکانیکی را فراهم می کند.

• کاربردها: در هسته یا اطراف لوله های شل داخل کابل استفاده می شود.

(3). ژل ضد آب

• ترکیب: از ترکیبات هیدروکربنی، گریس ضد آب یا ژل های شیمیایی پایدار با بافت نرم ساخته شده است.

• عملکرد: شکاف های لوله های شل و اطراف الیاف را پر می کند تا از پخش شدن رطوبت از طریق کابل جلوگیری کند.

• کاربردها: به طور گسترده در کابل های زیرزمینی و زیر دریا استفاده می شود.

2. طراحی سازه ای برای ضد آب

طراحی ساختاری کابل های فیبر نوری مقاومت آنها را در برابر رطوبت افزایش می دهد:

(1). پر کردن هسته

• شکاف های هسته کابل با ژل یا پودر مسدود کننده آب پر می شود تا از مهر و موم شدن همه شکاف ها اطمینان حاصل شود.

• مزیت: از مهاجرت آب حتی در صورت شکسته شدن غلاف بیرونی جلوگیری می کند.

(2). عضو قوای مرکزی

• هسته کابل با عناصر فلزی یا غیرفلزی تقویت شده است که اغلب با مواد مسدود کننده آب پوشانده شده است.

• کاربرد: ضد آب بودن و استحکام کششی را به ویژه برای نصب در فواصل طولانی تضمین می کند.

(3). محافظ دو غلاف

• غلاف داخلی: ساخته شده از پلی اتیلن با چگالی بالا (HDPE) برای مقاومت اولیه در برابر رطوبت.

• غلاف بیرونی: نوار فولادی یا لمینت آلومینیومی را با پلی اتیلن ترکیب می کند تا مانعی محکم در برابر آب و آسیب فیزیکی ایجاد کند.

3. آب بندی در نقاط پایان

آب بندی انتهای کابل و نقاط اتصال حیاتی است زیرا آنها نقاط ضعیف بالقوه برای ورود آب هستند.

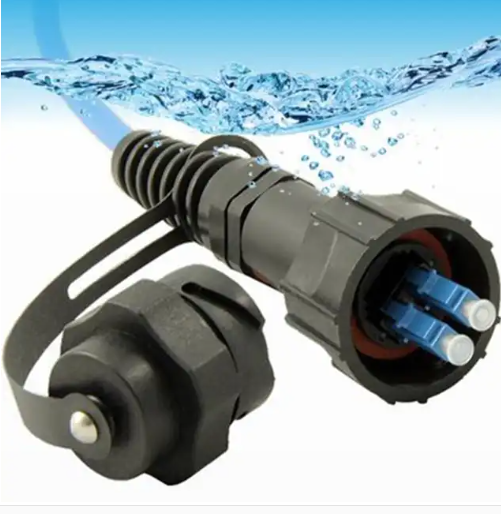

(1). اتصالات ضد آب

• استفاده از حلقه های آب بندی یا لوله های انقباض حرارتی در جعبه های مفصلی برای ایجاد اتصال ضد آب.

• مزیت: از ورود آب از طریق نقاط اتصال به کابل جلوگیری می کند.

(2). آب بندی درپوش انتهایی

• استفاده از درزگیرها یا نصب کلاهک های محافظ در انتهای کابل های بریده شده برای جلوگیری از ورود رطوبت.

• استفاده: برای نصب در مناطق مرطوب یا ساحلی حیاتی است.

4. لایه های محافظ و مقاومت در برابر فشار

(1). نوار کامپوزیت فولاد و پلاستیک

• نوار فولادی پلاستیکی به صورت طولی روی کابل اعمال می شود تا یک لایه مقاوم در برابر آب ایجاد شود.

• مزیت: مقاومت در برابر آب و دوام فشار را افزایش می دهد.

(2). طراحی مقاوم در برابر فشار

• کابل های زیردریایی از زره چند لایه استفاده می کنند و با ژل مسدود کننده آب مقاوم در برابر فشار پر می شوند تا در شرایط اعماق دریا مقاومت کنند.

5. مزایای کابل های فیبر نوری ضد آب

(1). قابلیت اطمینان: ضد آب خطر آسیب رطوبت را به حداقل می رساند و عملکرد پایدار شبکه را تضمین می کند.

(2). کاربرد گسترده: مناسب برای محیط های زیرزمینی، زیر دریا، با رطوبت بالا و محیط های ساحلی.

(3). صرفه جویی در هزینه: دفعات تعمیر و نگهداری را به دلیل خرابی های ناشی از آب کاهش می دهد و در نتیجه هزینه های عملیاتی را کاهش می دهد.

6. برنامه های کاربردی معمولی

(1). شبکه های ارتباطی زیرزمینی شهری

از رطوبت در فضاهای بسته محافظت می کند و کار تعمیر را کاهش می دهد.

(2). کابل های فیبر نوری زیردریایی

مقاومت در برابر فشار و رطوبت بالا در محیط های زیر آب برای اطمینان طولانی مدت.

(3). مناطق ساحلی و با رطوبت بالا

مقاومت در برابر خوردگی و اسپری نمک را ارائه دهید که برای زیرساخت های ارتباطی در مناطق ساحلی ضروری است.

(4). شبکه راه آهن و بزرگراه

حفاظت قوی در برابر آب و استرس مکانیکی برای انتقال مطمئن اطلاعات در فواصل طولانی ارائه دهید.

کابل‌های فیبر نوری مدرن با ادغام مواد مسدودکننده آب، طرح‌های ساختاری نوآورانه و فن‌آوری‌های آب‌بندی پیشرفته، به عایق رطوبتی عالی دست می‌یابند که آن‌ها را برای برقراری ارتباط قابل اعتماد در شرایط محیطی متنوع ضروری می‌سازد. این پیشرفت ها به گسترش کاربردهای خود ادامه می دهند و از رشد شبکه های ارتباطی جهانی حمایت می کنند.
