کابل های ADSS ممکن است در نگاه اول پیچیده به نظر برسند. اما هنگامی که مؤلفه های اصلی آنها را درک کردید ، طراحی آنها برای تاسیسات فیبر نوری هوایی کاملاً مناسب است.
کابل های ADSS از چندین لایه تشکیل شده است: یک عضو قدرت مرکزی ، الیاف نوری که در لوله های بافر ، مواد مسدود کننده آب ، اجزای قدرت اضافی و یک غلاف محافظ بیرونی محافظت می شوند. هر لایه برای اطمینان از عملکرد قابل اعتماد در محیط های سخت در فضای باز ، یک عملکرد مهم را ارائه می دهد.
برای اپراتورهای شبکه و توزیع کنندگان ، دانستن این مؤلفه ها فقط چیزهای بی اهمیت فنی نیست. این کمک می کند تا کابل مناسب ADSS برای پروژه های خاص و محیط های ولتاژ انتخاب شود. بگذارید هر یک از مؤلفه های مهم را با جزئیات توضیح دهم.
عضو قدرت اصلی در کابل های ADSS چیست؟
مرکز هر کابل ADSS باید در برابر تنش فوق العاده مقاومت کند. این جایی است که عضو قدرت اصلی (CSM) وارد می شود.
CSM ، به طور معمول یک میله پلاستیکی تقویت شده با فایبرگلاس (FRP) ، پشتیبانی مکانیکی اصلی را برای کل ساختار کابل فراهم می کند. این بارهای کششی را بدون کشش یا شکستن در حین نصب و عمر سرویس کنترل می کند.
نقش CSM بسیار مهم است زیرا:
توزیع بار
به طور مساوی نیروهای کششی را در طول کابل توزیع می کند
خواص غیر رسانا
مواد FRP جداسازی الکتریکی را از خطوط برق تضمین می کند
ثبات حرارتی
یکپارچگی ساختاری را تحت تغییرات دما حفظ می کند
مشخصات اصلی CSM شامل موارد زیر است:

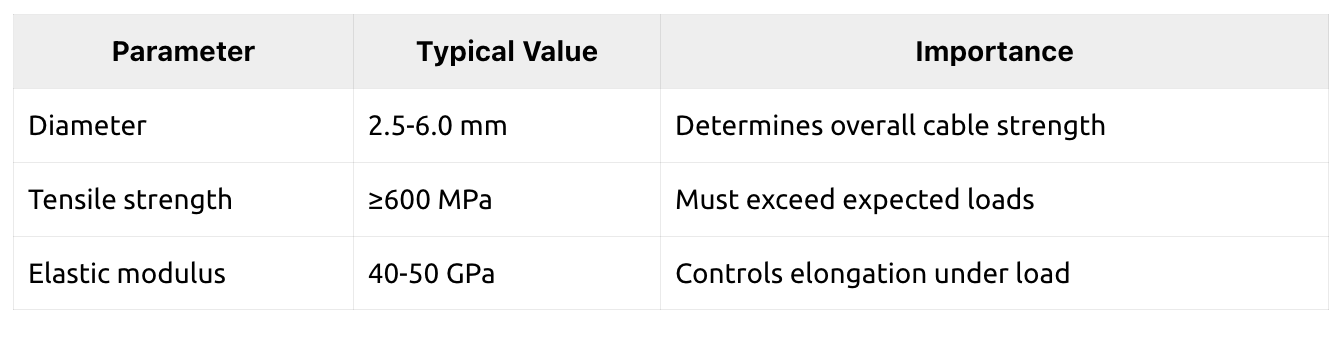

چگونه الیاف نوری در کابل های ADSS محافظت می شوند؟
الیاف نوری ظریف هستند ، اما کابل های ADSS در معرض عناصر قرار دارند. این امر به استراتژی های استثنایی محافظت از فیبر نیاز دارد.
الیاف در لوله های بافر رنگی قرار دارند که هر لوله حاوی الیاف {0}} است. این لوله ها یا با ژل مسدود کننده آب پر شده اند یا از فناوری مسدود کردن آب خشک استفاده می کنند تا تسکین کرنش و حفاظت از رطوبت را فراهم کنند.
طراحی های تبلیغاتی مدرن ، ایمنی فیبر را از طریق:
- طراحی لوله شل: اجازه می دهد تا الیاف کمی حرکت کنند و از تلفات میکروبی جلوگیری می کنند
- برنامه نویسی رنگی: هر لوله برای شناسایی آسان رنگ های مشخصی دارد
- طول فیبر اضافی: به طور معمول 0. 5-1 ٪ طولانی تر از کابل برای جلوگیری از انتقال تنش
تنظیمات لوله بافر مشترک:
کابل های ADSS چگونه به مقاومت در برابر آب دست می یابند؟
آب جزء آسیب رساندن به عناصر برای کابل های هوایی است. ADSS طراحی رطوبت جنگی را در چندین سطح طراحی می کند.
حفاظت از آب سه لایه استاندارد است: لوله های بافر مسدود کننده آب ، نخ ها/نوارهای مسدود کننده آب بین لایه ها و پوشش بیرونی ضد آب. این دفاع چند لایه حتی اگر غلاف بیرونی آسیب دیده باشد ، از مهاجرت آب جلوگیری می کند.
سیستم حفاظت از رطوبت شامل موارد زیر است:
- مسدود کننده آب هسته
ژلهای آبگریز در لوله های بافر
پلیمرهای Superabsorbent (SAP) در طرح های خشک
- موانع بینابینی
نوارهای تورم بین لایه های قدرت
نخ های مسدود کننده آب که هسته را می پیچند
- دفاع بیرونی
غلافهای پلی اتیلن با چگالی متوسط/بالا
مواد افزودنی ویژه برای آبگریز
استانداردهای مقاومت در برابر آب برای کابل های تبلیغاتی:
IEC 60794-1-2- F1 (نفوذ آب طولی)
telcordia gr -20 (مقاومت در برابر رطوبت)
ICEA S -104-696 (الزامات مسدود کردن آب)
چگونه قدرت مکانیکی در کابل های ADSS تضمین می شود؟
فراتر از عضو مرکزی ، کابل های ADSS عناصر تقویت کننده اضافی را برای رسیدگی به بارهای پویا شامل می کنند.
نخهای آرام و زاویه ای با کشش بالا (Kevlar) یا لایه های نخ شیشه ای تقویت ثانویه را فراهم می کند. این مواد سبک وزن ، غیر فلزی هستند و نسبت های استثنایی به وزن به وزن را برای دهانه های هوایی بسیار ارائه می دهند.
سیستم تقویت مکانیکی سه هدف اصلی را ارائه می دهد:
مقاومت در برابر ضربه: نگهبانان در برابر اعتصابات پرنده ، بقایای بادی
میرایی لرزش: آسیب ناشی از نوسان ناشی از باد را به حداقل می رساند
حفاظت از نصب: در هنگام کشیدن از آسیب غلاف جلوگیری می کند

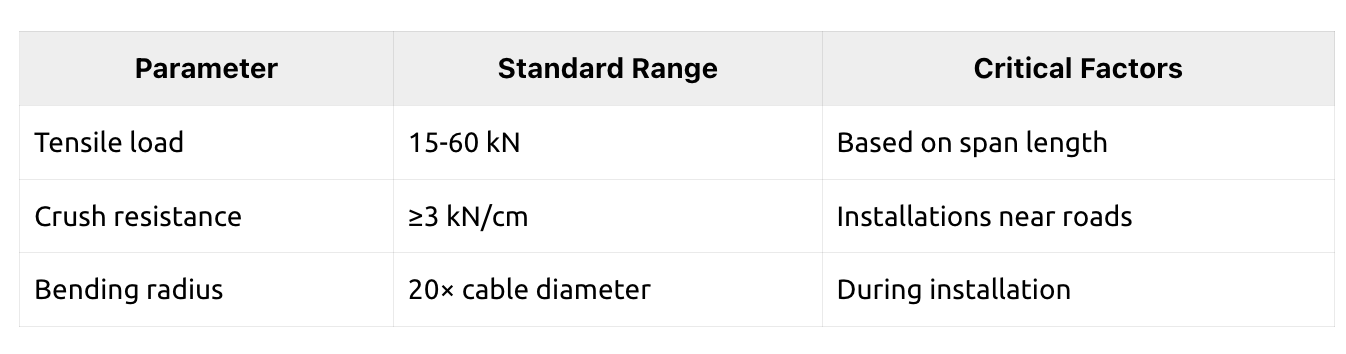

مشخصات مکانیکی معمولی:
نقش غلاف بیرونی در کابل های ADSS چیست؟
غلاف اولین خط دفاع کابل در برابر چالش های زیست محیطی است.
غلاف بیرونی محافظت جامع را فراهم می کند: مقاومت در برابر اشعه ماوراء بنفش از تخریب جلوگیری می کند ، مقاومت در برابر ردیابی از نشت الکتریکی جلوگیری می کند و مواد افزودنی ویژه باعث افزایش دوام طولانی مدت در هنگام نصب در نزدیکی خطوط برق می شوند.
انتخاب مواد غلاف در نظر گرفته می شود:
محیط برق: فرمولاسیون های مختلف برای کلاسهای مختلف ولتاژ:
ولتاژ کم (<33kV): Standard weather-resistant compounds
ولتاژ متوسط (33-66 kV): مواد مقاوم در برابر ردیابی
High voltage (>66kv): طرح های ویژه ضد کورونا
عوامل محیطی:
تثبیت کننده اشعه ماوراء بنفش برای قرار گرفتن در معرض نور خورشید
مواد افزودنی آبگریز برای آب و هوای مرطوب
ترکیبات مقاوم به شعله برای مناطق مستعد آتش
ضخامت غلاف به طور معمول به شرح زیر است:
پایان
کابل های ADSS چندین مؤلفه تخصصی را برای ایجاد محلول های فیبر هوایی با دوام ترکیب می کنند. درک این ساختارها در انتخاب کابل هایی که نیازهای خاص پروژه را برآورده می کنند ، کمک می کند.
